Kuidas hinnata suletud-ahela Halli vooluanduri toite{0}}väljas või lahtiühendamise olekut?

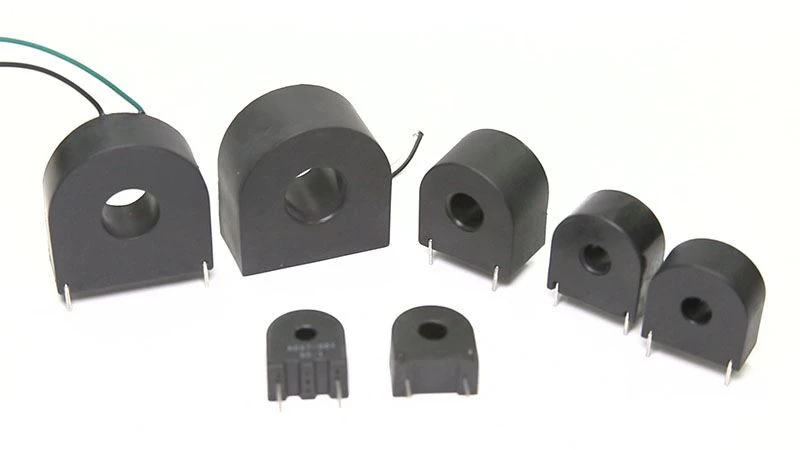

Halli põhimõttel vooluandur põhineb kahel põhiprintsiibil Halli magnetilise tasakaalu põhimõttel (suletud ahelaga) ja Halli otsemõõtmisel (avatud ahel). AIC on ingliskeelne lühend sõnast "special integraallülitus", mis arenes kiiresti 1980. aastate lõpus. Kõrgtehnoloogiline-toode, alates disainiideedest, arendusmeetoditest ja lõpetades testimismeetoditega, muudab selle kvalitatiivselt erinevaks traditsioonilistest üldotstarbelistest{2}}integraallülitustest. See on üli-suure-integraallülituse tehnoloogia, arvutipõhise{{5}disaini ja automaatse testimise tehnoloogia kombinatsioon. viljakatest tulemustest.

Saatjale rakendatuna on see saatja jaoks spetsiaalne paks{0}}kileahel. ASIC-ahela saatja integreerib saatja teisendusahela ja väljundahela kohandatud Halli vooluanduri kiibi, mis vähendab oluliselt seadme maksumust, kogu saatjal on ainult mõned seadmed, nagu CT, PT, võimsus. toiteallikas, suur kondensaator, ASIC-kiip jne, mis võivad oluliselt parandada kogu saatja töökindlust ja pikaajalist{1}}stabiilsust.

Avatud-ahela vooluanduri põhimõte: primaarvoolu IP tekitatud magnetvoog kogutakse magnetahelasse kõrge-kvaliteetse magnetsüdamiku poolt, Halli element on fikseeritud väikeses õhus tühimik ja magnetvoog tuvastatakse lineaarselt. Pärast Halli pinge töötlemist spetsiaalse vooluringiga järgib sekundaarse külje väljund sama väljundpinget kui primaarpoolne lainekuju ja see pinge võib täpselt kajastada primaarkülje voolu muutust.

Halli vooluandur suudab mõõta erinevat tüüpi voolu alalisvoolust kümnete kilohertside vahelduvvooluni ning selle tööpõhimõte põhineb peamiselt Halli efektil. Primaarpoolne vool IP) on proportsionaalne, IS on üldiselt väike, ainult 100400mA, kui väljundvool läbib mõõtetakistit RM, saab primaarpoolse vooluga võrdelise mitme volti väljundpinge signaali.

For the Hall closed{{0}}loop current sensor, the output signal is a small current signal output according to the turns ratio of the primary and secondary sides. Usually, for the closed-loop Hall current sensor, the smaller the zero offset current, the better, generally at 0±200uA Hall inside the current sensor.

Et teha kindlaks, kas vooluandur on välja lülitatud või väljundsignaal on lahti ühendatud, saab nullnihke voolu kunstlikult suurendada konkreetse voolu väärtuseni, näiteks 4 mA. See toiming ei mõjuta Halli suletud-ahela vooluanduri lineaarset väljundit.

Kui mõõdetud vool on null, on suletud-ahela Halli vooluanduri nullpunkt 4 mA ja kui andur on välja lülitatud või lahti ühendatud, on väljundvoolu väärtus null, nii et on lihtne eristada, kas Halli vooluanduril on oma viga.
