Induktiivrullide kasutusjuhised
Sep 26, 2018
Jäta sõnum

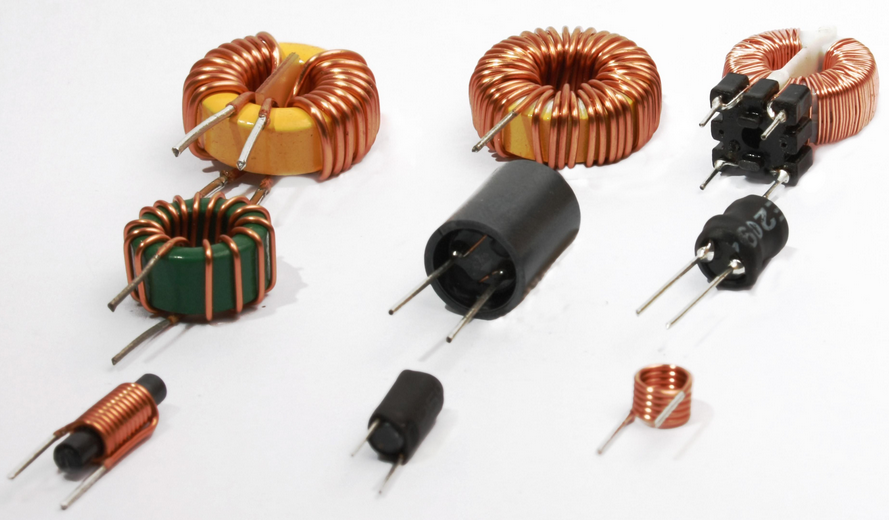

Hiinas on palju induktoritarnijaid ja professionaalseid toroidaalseid induktiivtootjaid. Enamik tehaseid võiks pakkuda suure võimsusega induktorivabasid proove. Kui soovite osta induktori spiraale, peaksite teadma induktiivpooli spiraalrakendust. See artikkel annab teile selge induktori spiraalsete rakenduste märkuste.
Induktiivse materjali analüüsi induktori kasutusjuhised
1. Storage condition
Selleks, et säilitada Stirnelektroodi joodatavus:
(1) Temperatuuri ja niiskuse tingimused on alla 40 ° C ja 70% RH.
(2) Keraamilise kiibi induktorit soovitatakse kasutada 6 kuu jooksul.
(3) Pakendimaterjalid peaksid hoidma kloori ja väävli keskkonda.
2. Kandke
(1) Kasutatavad pintsetid ja vaakumkomponendid on soovitatav eraldada teistest komponentidest.
(2) Kui käideldakse lahtiselt, tuleb erilist tähelepanu pöörata hõõrdumise ja mehaanilise šoki minimeerimisele.
(3) Vahvlikeraamika töödeldakse elektriliselt induktiivselt, et vältida kahjustusi ja naha õlireostust.
3. Maamudeli disain
Elektroodipadjad peaksid olema projekteeritud, et saavutada hea jootekate ja vähendada komponentide liikumist tagasijooksu ajal. Järgmine on jootekolvi disain laia jootmise või reflow jootmise kõige levinum mitmekihilised keraamilised suurused. Nende kujunduste põhitõed on järgmised:
(1) Jootemati laius on sama mis komponendi laius. Lubatud on vähendada komponendi laiuseni 85%, kuid see ei ole mõistlik seda veelgi enam vähendada.
(2) Keevitusmähk kattub komponendi põhjaga 0,5 mm.
(3) Reflowi jaoks ulatub keevitusmate komponendist välja 0,5 mm võrra; laine jootmine on veel 1,0 mm.
(4) Komponentide vahe:
Laine joodetud komponentide jaoks peab olema piisavalt ruumi, et poleeri väikest ruumi täielikult tungida. Läbilaskmise vaheajad on vähem tähtsad, kuid raske töö vältimiseks on ikka veel piisavalt intervalli.
4. Eelkuumutamine
Keevisõppe ajal on võimalik vältida termilisi šokke, seepärast on vajalik eelsoojendus. Eelsoojendustemperatuuri tõus ei tohiks ületada 4 ° C / s, soovitatav väärtus on 2 ° C / sek. Kuigi temperatuuri vahemik 80 ° C kuni 120 ° C on tavaline, on hiljutised uuringud näidanud, et komponendi pinna temperatuuri ja jootmistemperatuuri muutmiseks on võimalik muuta kuni 150 ° C 1210- väiksem kui 1,25 mm. Kasutajad peaksid teadma, et termiline šokk suureneb komponendi suuruse või temperatuuri tõusuna.
5. Solderability
Hea keevisõmbluse võib saavutada, kui keetakse lõpplähk 2 ± 1 sekundi jooksul 235 ± 5 ° C 60/40 tina / plii sisaldavas ahjus.
6. Flux valik
Kuna voog mõjutab oluliselt komponendi pinda, tuleb enne kasutamist kinnitada järgmised tingimused:
(1) Voogude hulk peaks olema vähemalt 0,1% (vastavalt kloori sisaldusele) halogeniidi massist või sellega võrdne. Tuleks vältida tugeva happega voolavat voolu.
(2) Substraadis olevate komponentide jootmisel tuleb kasutada optimaalsel tasemel kasutatud vedeliku kogust.
(3) Vees lahustuva vedeliku kasutamisel tuleb erilist tähelepanu pöörata substraadi puhastamisele.
7. Keevitamine
Kerge kivisoovitusvoogu aktiveerimine on teretulnud. Kasutage minimaalse koguse voogu nii palju kui võimalik, et saada hea kombinatsioon. Liigne jootet võib põhjustada pingekahjustusi, mis tulenevad laagrite, vahvlite ja substraadi paisumistegurite erinevustest.
8. Keevitamine
(1) Reflow
(2) lainete jootmine
Laine jootmine on võib-olla kõige nõudlikumad jootmisprotsessid, sest temperatuuril tõuseb tõus temperatuuril, mis on sukeldatud sulatisega jootmiseks, tavaliselt 240 ° C. Keraamiliste lamineeritud induktiivpoolide lainepuldid, mille mõõtmed on suuremad kui 1812, kuna termokaitse tõttu tekib induktiivsuse tõttu oht. Seetõttu ei ole seda julgustatud.
(3) jootejahu
Keraamiliste induktiivpoolide jootmiseks jootmiseks kasutatavate triikrauade jootmiseks ei soovitata, kuna see on seotud protsesside piirangutega. Kui peate kasutama joodetera, soovitame pöörata tähelepanu järgmistele punktidele.
· Kuumutage joont ja vastupidavus 150 ° C-le.
· Jootepea ots ei tohi keraamikat puudutada.
• Kasuta 20-vatti võimsusega joodetahti ja 1,0 mm pikkust jugatraami otsa.
• Jootepea ots on maksimaalne temperatuur 280 ° C.
· Jootepea otsa läbimõõt on kuni 1,0 mm
· Keevitusaeg on vähem kui kolm sekundit.
