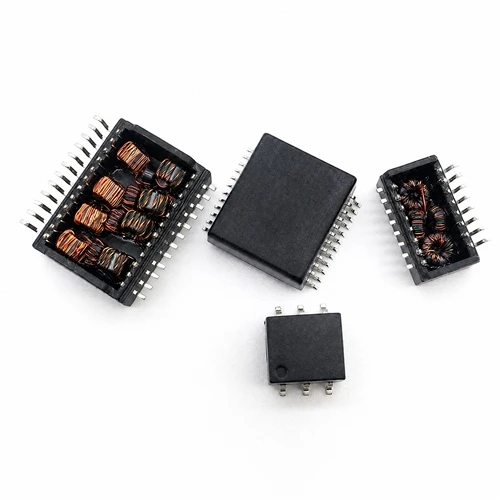

Millised spetsifikatsioonid on Lan-trafo valimisel olulised?

Õige valimineLAN-trafoon usaldusväärse Etherneti side jaoks hädavajalik. Olenemata sellest, kas projekteerite võrgulülitit, ruuterit, tööstuslikku Etherneti seadet, IP-kaamerat või PoE-süsteemi, peab trafo vastama Etherneti PHY ja üldise rakenduse nõuetele.

Niisiis, milliseid spetsifikatsioone peaksite LAN-trafo valimisel arvestama?



1. Etherneti kiirus ja standard

Alustuseks tuvastage oma rakenduse jaoks nõutav Etherneti standard, näiteks:

• 10/100 BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2,5 GBASE-T
• 5 GBASE-T
• 10 GBASE-T

LAN-trafot, mis on mõeldud 10/100BASE-T jaoks, ei tohiks automaatselt kasutada Gigabiti või kiirema -kiirusega Etherneti jaoks. Kontrollige alati ühilduvust oma PHY andmelehega.

2. Pöörete suhe

Pöörete suhe mõjutab signaali edastamist ja impedantsi sobitamist PHY ja Etherneti kaabli vahel.

Õige suhe sõltub Etherneti PHY-st ja selle võrdluskonstruktsioonist. Sobimatu pöördesuhte kasutamine võib põhjustada signaali kadu, impedantsi mittevastavust või sideprobleeme.



3. Avatud-ahela induktiivsus (OCL)

Avatud-ahela induktiivsus ehk OCL on Etherneti magnetilisuse oluline spetsifikatsioon. See mõjutab madala-sagedusega signaali jõudlust ja peab vastama kohaldatava Etherneti standardi nõuetele.

LAN-trafode võrdlemisel kontrolligeminimaalne OCL väärtus ja katsetingimused, mitte vaadata ainult tüüpilist väärtust.



4. Sisestamise kadu ja tagastamise kaotus

Sisestuskaotusnäitab, kui palju signaali trafot läbides kaob. Väiksem kadu tagab üldiselt parema signaaliülekande.

Tootmiskaotusmõõdab impedantsi mittevastavusest põhjustatud signaali peegeldust. Hea tootlus-kaotulemus on eriti oluline Gigabiti ja suurema{2}}kiirusega Etherneti rakenduste puhul.

Mõlemat parameetrit tuleks hinnata vastavas sagedusvahemikus.



5. Isolatsioonipinge

Elektriisolatsioon on Etherneti trafo üks peamisi funktsioone.

Kontrollige trafot:

• Isolatsioonipinge
• Dielektriline tugevus
• Isolatsioonitakistus

Nõutav isolatsioonitase sõltub rakendusest ja kehtivatest ohutusnõuetest.



6. DCR ja PoE ühilduvus

DC takistus (DCR)tähistab trafo mähiste takistust. Madalam DCR võib aidata vähendada võimsuskadusid ja soojust.

PoE-rakenduste puhul kontrollige ka järgmist:

• Alalisvoolu võimekus
• Termiline jõudlus
• Isolatsiooninõuded
• Ühilduvus nõutava PoE standardiga

Tavaline LAN-trafo ei tohiks automaatselt eeldada, et see toetab PoE-d.



7. Ühise-režiimi õhuklapi jõudlus

Mõned LAN-trafod integreerivad atavarežiimi -drossel (CMC)et aidata vähendada tavarežiimide{0}}müra ja parandada EMI/EMC jõudlust.

Kui teie rakendusel on ranged elektromagnetilise ühilduvuse nõuded, kontrollige trafo CMC omadusi ja tavarežiimi{0}}summutust.



8. Pakend, jalajälg ja pinout

Elektriline ühilduvus on vaid osa valikuprotsessist. Trafo peab sobima ka teie PCB kujundusega.

Kontrollige:

• Pakendi mõõdud
• PCB jalajälg
• Pin konfiguratsioon
• Komponendi kõrgus
• SMD või läbi{0}}ava ehitus

Enne trükkplaadi paigutust võrrelge alati trafo pinouti PHY võrdlusprojektiga.



9. Töötemperatuur

Tööstuslike ja välistingimustes kasutatavate rakenduste puhul on töötemperatuur eriti oluline.

Veenduge, etLAN-trafosuudab säilitada vajaliku elektrilise jõudluse kogu eeldatavas temperatuurivahemikus.

LAN-trafo valiku kontroll-loend

Spetsifikatsioon	Peamised kaalutlused
Etherneti standard	10/100, 1000 BASE-T, 2,5G, 5G jne.
Pöörete suhe	Sobitage PHY
OCL	Kontrollige minimaalset väärtust ja katsetingimusi
Sisestuskaotus	Minimeerige signaali sumbumist
Tootmiskaotus	Tagada hea impedantsi sobivus
Isolatsioon	Vastake süsteemi ohutusnõuetele
DCR	Võtke arvesse võimsuskadu ja soojust
CMC	Hinnake EMI/EMC nõudeid
PoE	Kontrollige voolu ja PoE ühilduvust
pakett	Sobitage PCB ruum ja jalajälg
Pinout	Sobitage PHY võrdluskujundus
Temperatuur	Vastama kandideerimisnõuetele

Viimased Mõtted

LAN-trafo valimine nõuab enamat kui lihtsalt Etherneti kiiruse sobitamist. Insenerid peaksid kaalumapöördesuhe, OCL, sisestuskadu, tagasivoolukadu, isolatsioonipinge, DCR, CMC jõudlus, PoE ühilduvus, temperatuurireiting, pakend ja kontakt.



Parim lähenemine on hinnata LAN-trafot koos Etherneti PHY ja kogu liidese disainiga. OEM-i ja suuremahuliste{1}}projektide jaoks valige kogenud projektLAN-trafo tootja või Etherneti magnetite tarnijavõib aidata tagada ka toimivuse, kvaliteedi, kohandamise ja pikaajalise tarne stabiilsuse-.
